Tonfunk Violetta W332

Modell:Violetta W332
Herstellungsjahr:1954

Beschreibung
Tischgerät mit einem besonderen Design in angedeuteter Lyra-Form mit Fernsehtonteil (in Verbindung mit Tonfunk-TV). Da auch die Rückseite gestaltet ist, konnte das Tonmöbel auch frei im Zimmer plaziert werden. Es gibt Anzeichen, dass das Modell in Varianten gebaut wurde.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:8 (2 x EC92 (UKW-Teil), ECH81, EF41, EAF42, EABC80, EL84, EM80).

Alternative Bestückung: 6 (ECC85, ECH81, EF85, EABC80, EM80, EL84)
Kreise:7 AM, 11 FM
Frequenzen:UKW, MW, MW-Ortssender, LW, KW, FS-Ton (über TV-ZF-Zuführung, ein unpraktisches und einengendes Konzept)
Lautsprecher:3
Spannungen:110-240 V Wechselstrom
Gehäuse:Holz Nußbaum in Lyra-Forrm, auch optional mit Standfüßen

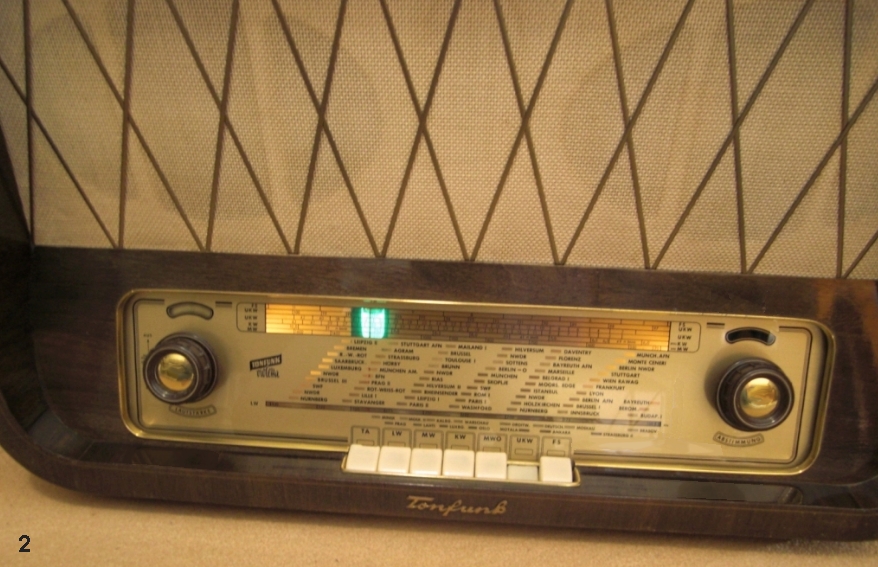

Skala:unten, rechteckig. Der Magische Fächer ist Bestandteil des Skalenzeigers und wandert bei der Frequenzeinstellung mit.
Abstimmung:Drehkondensator
Komfort:7 Drucktasten, 1 Ortssender-Taste, 1 Fernsehton-Taste!, Höhen/Tiefen-Regler, TA / Zweitlautsprecheranschluß
Gewicht:13 kg
Maße:66 x 43 x 29 cm
Bemerkung 1:Damaliger Preis 448,-- DM. MW-Ortssender-Taste von hinten einstellbar.

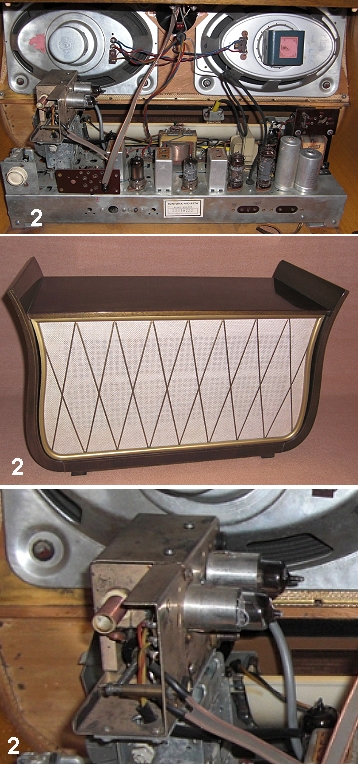

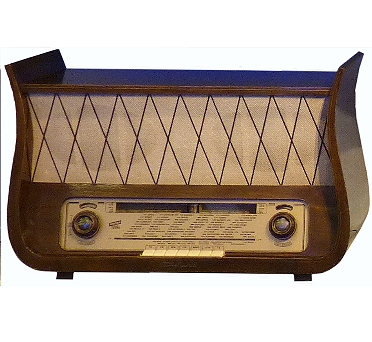

Bemerkung 2:Foto von Boris Witke. Die mit "2" markierten Fotos wurden von "Airwaves, Christian aus em Wumpus-Gollum-Forum bereit gestellt.
Bemerkung 3:Es gibt eine gewisse Unklarheit über die Röhrenbestückung, auch des UKW-Teils: Im GHK 1954 wird 2xEC92 genannt. Ein Schaltbild führt eine ECC85 auf. Das hier gezeigte UKW-Teil zeigt 2 Röhren (2xEC92).
Gruppe:(B) (F) Tonfunk Violetta W332

weitere Ansicht
