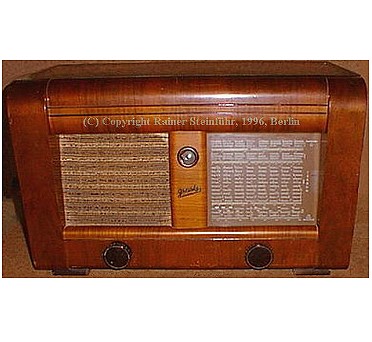

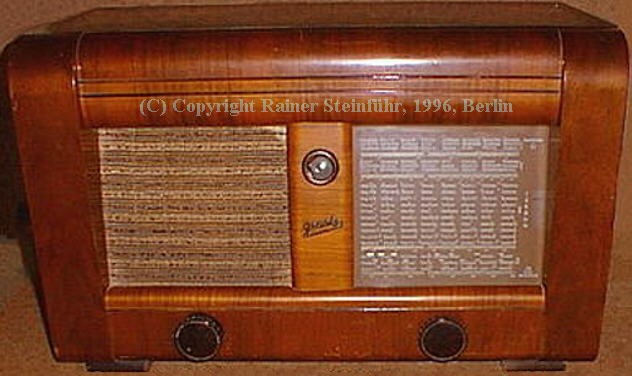

Graetz 51W

Modell:51W
Herstellungsjahr:1939

Beschreibung
Super mit Drahtfunk. Duch die Sparschaltung am linken Knopf konnte bei gut einfallenden Sendern der Energieverbrauch abgesenkt werden.

Durch den Drahtfunkbereich konnte ein störungsarmer Empfang bei Vorhandensein einer entsprechenden Einspeisung in das Telefonnetz geboten werden. Mehr zum Drahtfunk hier.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:ECH11, EBF11, EFM11, EL11, AZ11
Kreise:6
Frequenzen:LW / Drahtfunk (erweiterter Langwellenbereich 150 - 428 kHz), MW, 2 x KW
Lautsprecher:1 (mit Erregerspule)
Spannungen:Wechselstrom 110-240 Volt
Gehäuse:Holz

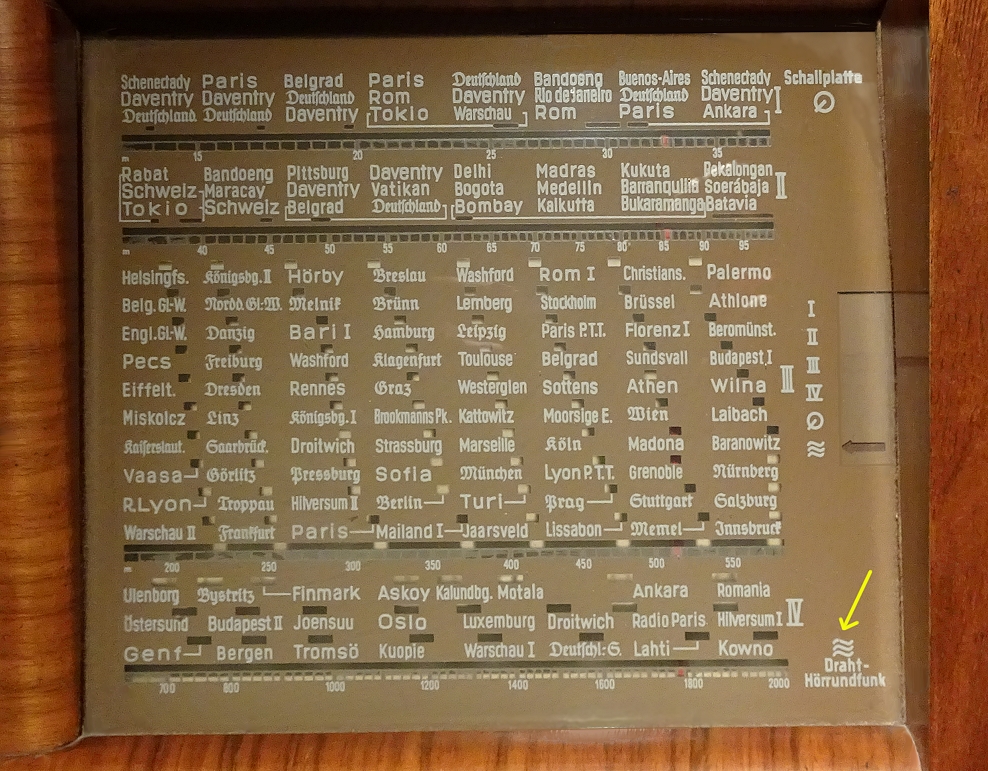

Skala:quadratische Glasskala rechts
Abstimmung:Drehko
Komfort:Bandbreiten- Regelung, Stromspar- Schaltung.
Gewicht:13,5 kg
Maße:58 x 36 x 30 cm
Bemerkung 1:Magisches Auge im Mittelsteg
Bemerkung 2:Plattenspieler und Zweitlautsprecher-Anschluß
Bemerkung 3:Schaltbild bei "Details 1"
Gruppe:(E) Graetz 51W
Details 1:als PDF-Datei anzeigen ...
Details 1:anzeigen ...

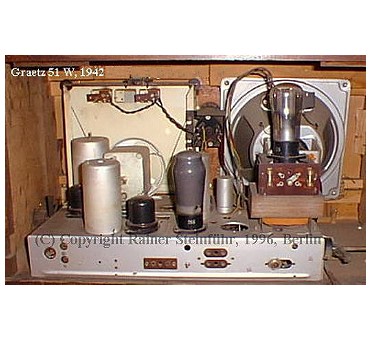

weitere Ansicht
