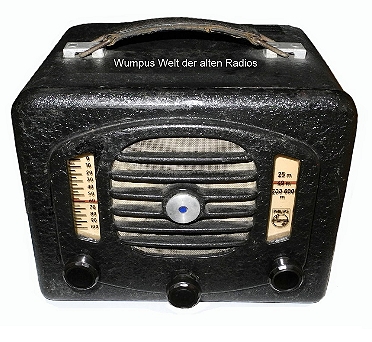

Philips Elomar RAW4E (49PH02H)

Modell:Elomar RAW4E (49PH02H)
Herstellungsjahr:1949

Beschreibung
Röhrenautoradio mit eingebauten Netzteil zur universellen Anwendung. Einsatz im Volkswagen. Das Gerät wurde in Berlin zu Zeiten der Berlin-Blockade gefertigt. Das Gerät konnte(etwas umständlich) entnommen werden und am Stromnetz betrieben werden.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:4 (2 * ECH4, EBL1, EZ12)
Kreise:5
Frequenzen:MW, 2 x KW
Lautsprecher:eingebaut
Spannungen:110 / 220 Volt ~ und 6 Volt -
Gehäuse:Metalle
Skala:Vertikale Frequenz und Zahlen-Skala
Abstimmung:Drehknopf
Komfort:PKW- und Netzbetrieb, mit Tragegriff
Gewicht:-
Maße:-
Bemerkung 1:Der Preis im Jahr 1949: 680 DM
Bemerkung 2:-
Bemerkung 3:Schaltbild bei "Details 1"
Gruppe:(Autoradio) (M) Philips Elomar RAW4E (49PH02H)
Details 1:als PDF-Datei anzeigen ...

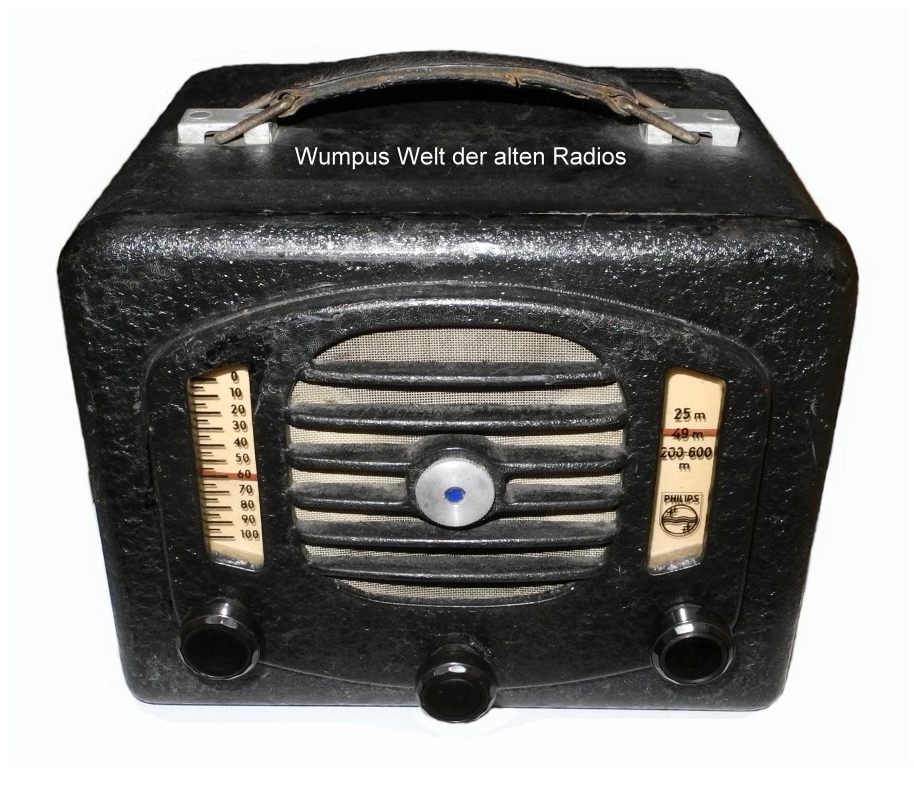

weitere Ansicht
