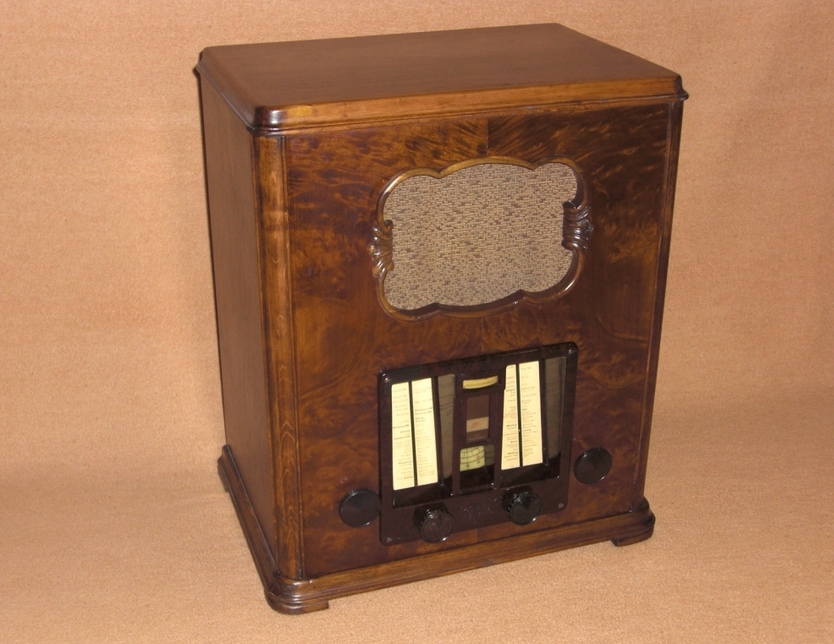

Körting Cyclo-Selector S4340WL

Modell:Cyclo-Selector S4340WL
Herstellungsjahr:1934

Beschreibung

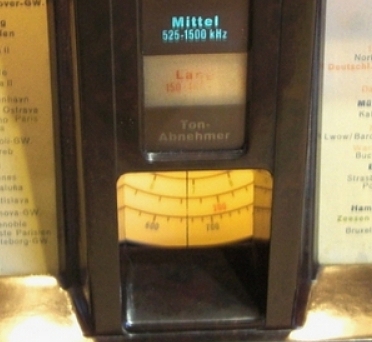

Hochleistungssuper im Hochkantformat. Diverse Komfortfunktionen. Damals ein Hightech-Gerät. Komplexe Sender/Frequenzen-Anzeige. Die Feldstärkeanzeige über ein Messinstrument (hier "Optikator" genannt) war eine unbedingte Besonderheit. Weiteres Foto unten bei "Details 2".

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:6 (RENS1234 (Fading-Hexode), ACH1, RENS1214, AB1, RES964, RGN1064 )
Kreise:7
Frequenzen:LW, MW, KW
Lautsprecher:1 (elektrodynamisch)gesteuert von 9 Watt Endröhre RES964
Spannungen:110 - 240 Volt Wechselstrom (80 Watt)
Gehäuse:Edelholz
Skala:Zweiteiliger Bereich mit Sendernamen, getrennte Anzeige des Bandes, Anzeige in Kreisausschnittsbereich
Abstimmung:Drehkondensator (3-fach), zwei abgestimmte Kreise im HF-Weg
Komfort:TA-Anschluß, Klangregelung.
Gewicht:21,1 kg
Maße:46 x 52,5 x 31 cm
Bemerkung 1:Absimmanzeige, HF-Vorstufe, Stummabstimmung, Störbrenzung. Lichtantenne. Lautsprecher abschaltbar. 8 Skalenbirnen. Entbrummer
Bemerkung 2:damaliger Preis 321 RM. Reflexschaltung: ZF-Röhre auch NF-Vorstufe. Eigene Regelspannungsdiode (AB1) mit Steuerung der HF-Vorstufe über zwei Steuergitter und ZF-Stufe.

Zitat aus dem Großhandelskatalog 1934/35:
Der vorjährige Cyclo-Selector war eine Sensation der Funkausstellung, der diesjährige übertrifft den vorjährigen durch organische Weiterentwicklung zum 4-Röhren-Gerät. Ein prachtvoller Empfänger von einer außerordentlichen technischen Durchbildung , der auch seine Leistungen entsprechen
Bemerkung 3:Die Fotos wurden von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(F) Körting Cyclo-Selector S4340WL (Reflex)

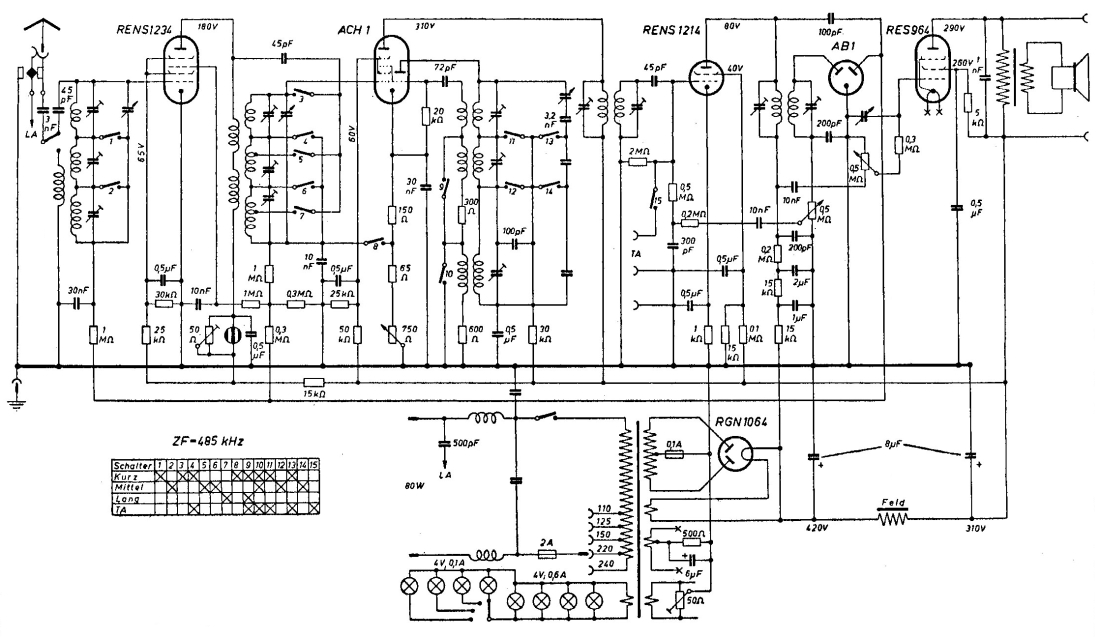

Details 1:anzeigen ...
Details 2:anzeigen ...

weitere Ansicht
