Saba Synchron Selektv 330WL

Modell:Synchron Selektiv 330WL
Herstellungsjahr:1934

Beschreibung
Selektiver Dreikreis-Empfänger im Bakelitgehäuse und Ovallautsprecher.

Technische Daten
Schaltung:Geradeaus
Röhren/Transistoren:4 (2 xRENS1284, RES964, RGN1064)
Kreise:3 (davon zwei zwischen HF-Vorstufe und Audion-Stufe).
Wellenbereiche:LW, MW
Lautsprecher:1 (elektrodynamisch)
Spannungsversorgung:110 - 240 Volt Wechselstrom
Gehäuse:Bakelit im Art Deco Design
Skala:Kreisausschnitt unten Mitte
Abstimmung:Drehkondensatoren (Einknopfabstimmung)
Komfort:TA- und Zweitlautsprecheranschluß, 3-Stufen Klangblende (an Rückseite),
Gewicht:?
Maße:37 x 42 x 27 cm
Bemerkung 1:Rückkopplungsaudion. Die Rückkopplung ist an der Rückseite einstellbar, soll aber nicht ständig nötig gewesen sein. HF-Vorstufe über Justage-Drehko (Ausgleichkondensator) neutralisierbar.
Bemerkung 2:Antennenankopplung einstellbar, 3 farbige Skalenbirnen (in Abhängigkeit vom Wellenschalter)
Bemerkung 3:damaliger Preis 235 RM. Erreichbare Trennschaärfe 1:500, Verstärkung 500000-fach.
Gruppe:(Z) (10) (Art Deco) (Dreikreiser)

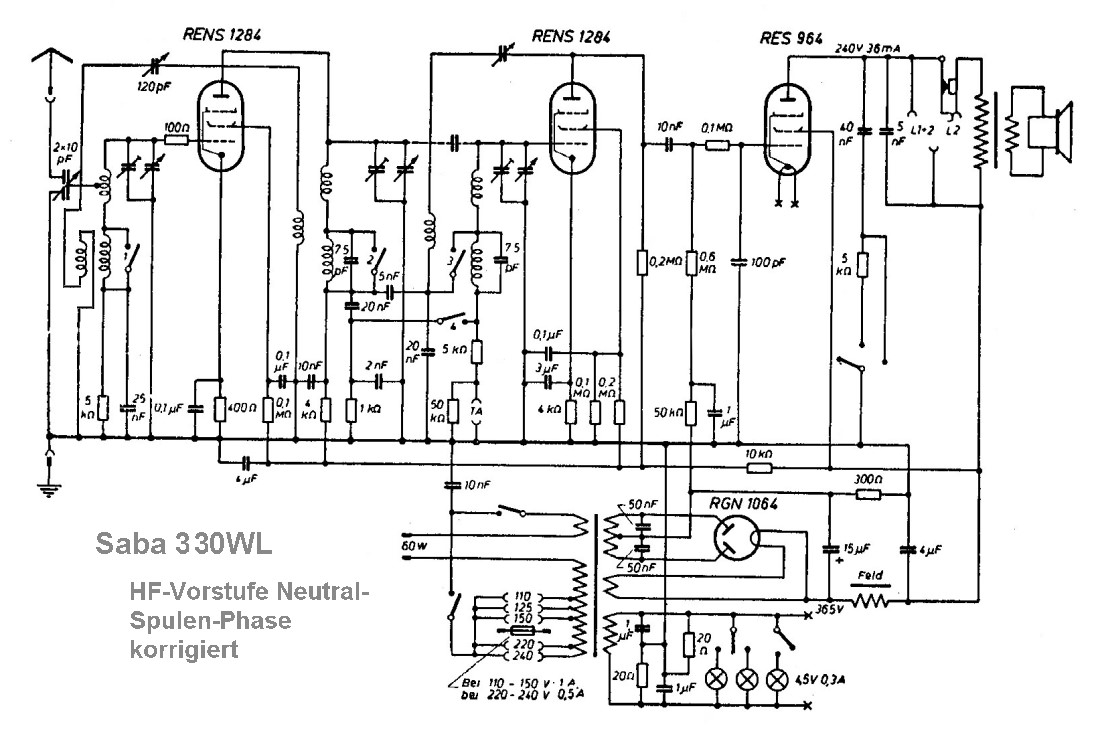

Details 1:anzeigen ...
