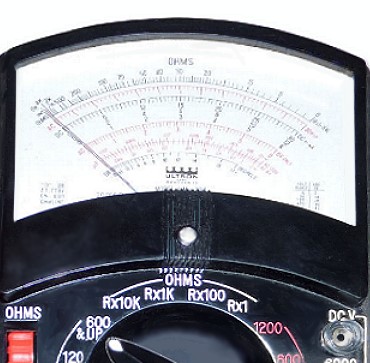

Ultron UM-204C

Modell:UM-204C
Herstellungsjahr:1964

Beschreibung
Analoges Vielfach-Instrument mit DC 20000 Ohm / Volt und AC 10000 Ohm / Volt und sehr hohem DC-Voltbereich: Bis 6000 Volt.

Technische Daten
Messgerät-Art:Drehspul-Instrument
Röhren/Halbl.:-
Funktion 1:Volt DC:0,6 / 6 / 30 / 120 / 600 up / (1200 / 3000 / 6000)
Volt AC: 6 / 30 / 120 / 600 / 1200
Funktion 2:Ohm: x 1 / x 100 / x 1k / x 10k
Funktion 3:mA DC: 0,06 & 6 / 60 / 600
Spannungen:15 Volt / 1,5 Volt
Gehäuse:Plastik
Anschlüsse:6 Stiftkontakte
Zubehör:Mess-Kabel mit Stiftspitze
Gewicht:?
Maße:10 x 15 x 5 cm
Bemerkung 1:18-Stufen-Schalter. dB-Skala: -20 bis +17dB. Kapazitäts-Skala: 0,01 uF - 0,2 uF (in Verbindung mit einem 6 Volt /120 Volt 50/60 Hz-Trafo).
Bemerkung 2:Liegendbetrieb. Out-Buchse für dB-Messung. Adjust für Ohm elektrisch und Adjust für mehanischem Nullpunkt des Messwerks.
Bemerkung 3:Ich nutzte dieses Instrument von 1964 bis 1975 privat und beruflich.
Gruppe:(Z)

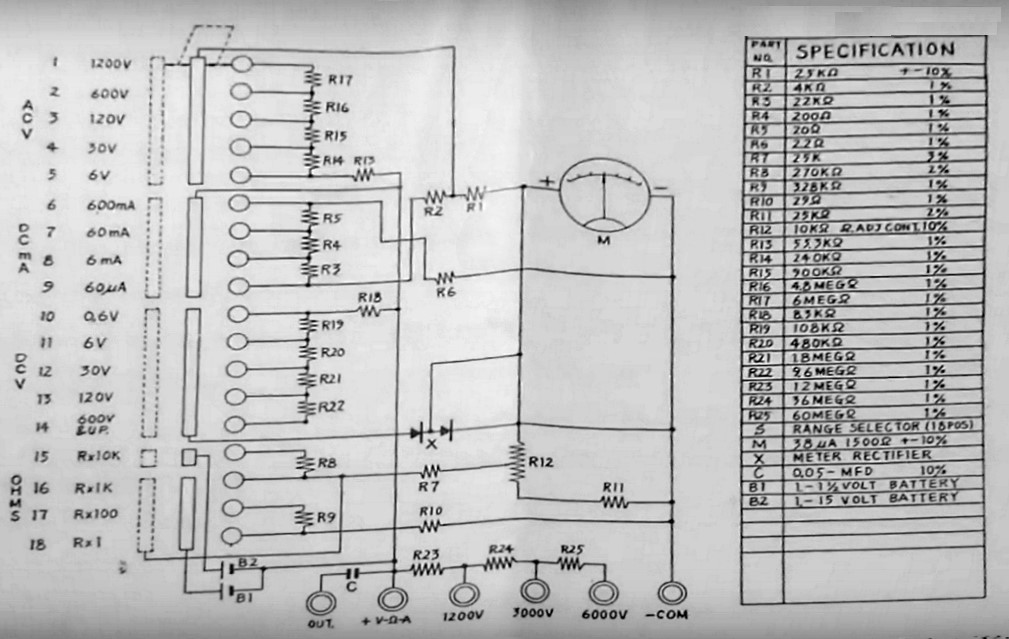

Details 1:anzeigen ...
