Rhode & Schwarz

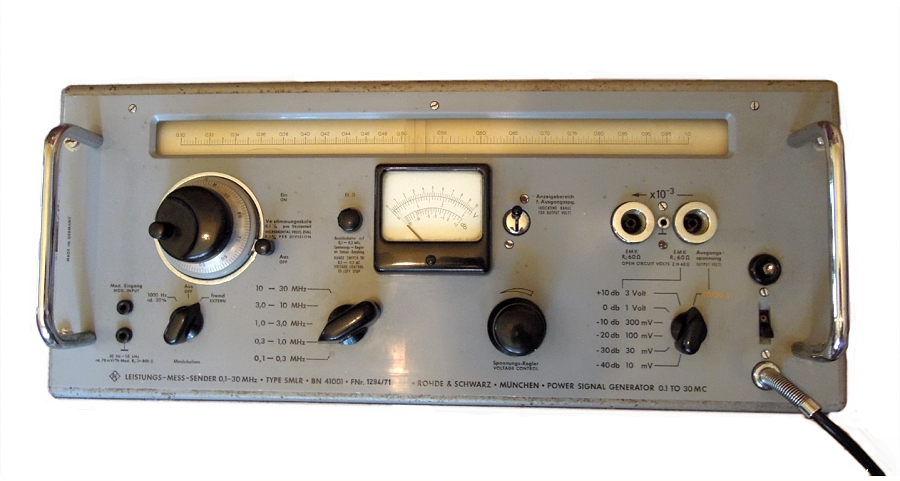

Modell:SMLR
Herstellungsjahr:1958

Beschreibung

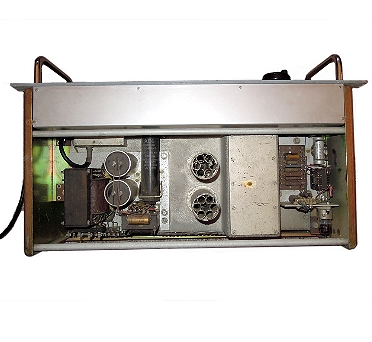

Dieser Leistungsmessender wurde in Industrie, Forschung und (bedingt auch im Service) eingesetzt. Stabiler Aufbau. Leistungsröhren mit mech. Kühlungsschächten.

Das Baujahr ist noch nicht gesichert.

Technische Daten
Messgerät-Art:Leistungsmessender (Leistungsmesssender, Leistungs-Meßsender)
Röhren/Halbl.:4 (EAA91 oder EB91, ECC81, 2 x EL803)
Funktion 1:Frequenzbereiche: 100 kHz - 30 MHz (Genauigkeit 1%), unterteilt in 5 Bereiche
Funktion 2:Schaltbare Trommelskala
Funktion 3:Eigenmodularion AM 30 % 1000 Hz. fremdmodulierbar 30 - max 10 kHz (in Abhängigkeit zur Trägerfrequenz)
Spannungen:110 - 220 Volt Wechselstrom
Gehäuse:Metall, mit Tragegriffen
Anschlüsse:-
Zubehör:-
Gewicht:26,5 kg
Maße:54 x 30 x 38 cm
Bemerkung 1:, Ausgangsspannung wählbar in Stufen bis 10 Volt an 60 Ohm
Bemerkung 2:Pegelanzeige
Bemerkung 3:Die Photos wurden von MIRAG, Mark aus dem Wumpus-Gollum-Forum bereitgestellt.
Gruppe:(F)

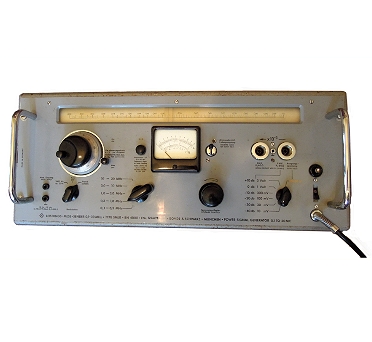

weitere Ansicht
