TeCo Detektor unbekannt 2

Modell:Detektor unbekannt 2
Herstellungsjahr:1925

Beschreibung

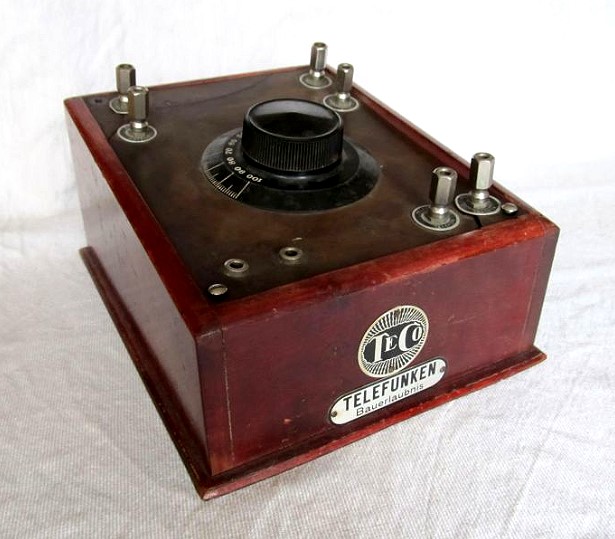

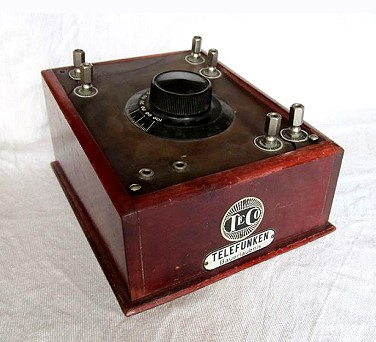

Ein früher Detektor-Empfänger aus Schweden mit Vermerk "Telefunken Bauerlaubnis" wegen Patentrechten seitens Telefunken. Über das Gerät gibt es nur wenig Informationen, deshalb ist das Baujahr geschätzt.

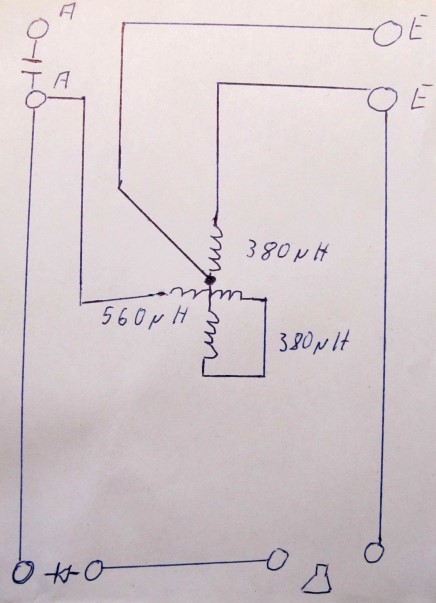

Schaltbild bei "Details 2".

Technische Daten
Geräte-Art:Detektor-Empfänger
Kreise:1 (Serienresonanz-System)
Spulenart:Variometer mit Innendrehteil und Anzapfung
Frequenzen:Wahrscheinlich MW (Frequenzbereich durch Erde-Umsteckung beeinflußbar)
Gleichrichter:Kristall-Detektor aufsteckbar
Antennen - Buchsen:2 und 2 Erdbuchsen (mit Spulenverlängerung)
Kopfhörer- Buchsen:2
Abstimmung:Induktiv
Maße:15 x 18 x Höhe (Pult 6,5 zu 8,5 cm)
Gewicht:570 Gr.
Bemerkung 1:Die Antenne kann auch zur Steigerung der Selektion schwach angekoppelt werden.
Bemerkung 2:Zylinder-Drehspule mit HF-Litze
Bemerkung 3:Die Fotos hat APo66, Andreas aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F)

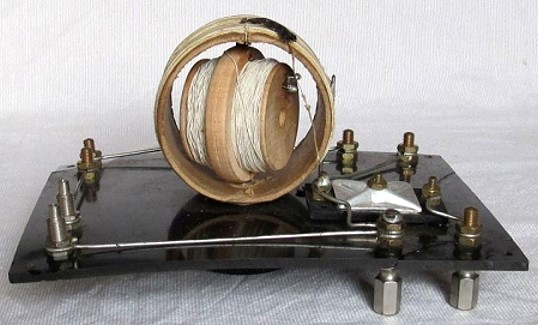

Details 1:anzeigen ...
Details 2:anzeigen ...

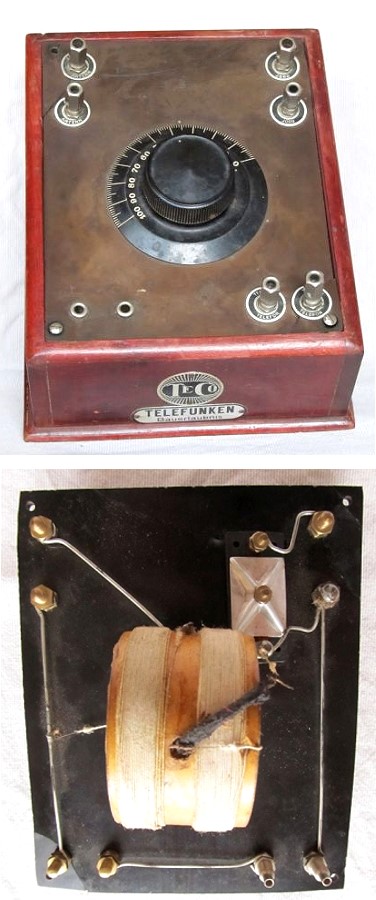

weitere Ansicht
